直流高压发生器 一体化高压电源使用说明书青岛天正华意电气设备有限公司目 录一体化电源一、概述二、主要特点三、技术参数四、仪器操作面板及界面说明 5五、操作方法的简介 5六、使用与维护 6七、配置清单 7尊敬的顾客:在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。①：使用时一定要将仪器可靠接地，高压输出线不要与地面接触；②：只有合格的技术人员才可执行维修，防止触电造成人身伤害；③：正确地连接和断开。当测试导线与带电端子连接时，一定不要连接或断开测试导线。做完试验后一定要放电，中途暂停时也要放电，以免意外碰到；④：避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。⑤：请注意严禁在高瓦斯、高浓度易燃气体环境中测试。由此发生的事故与设备生产商无关!一、概述TH-32KV一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

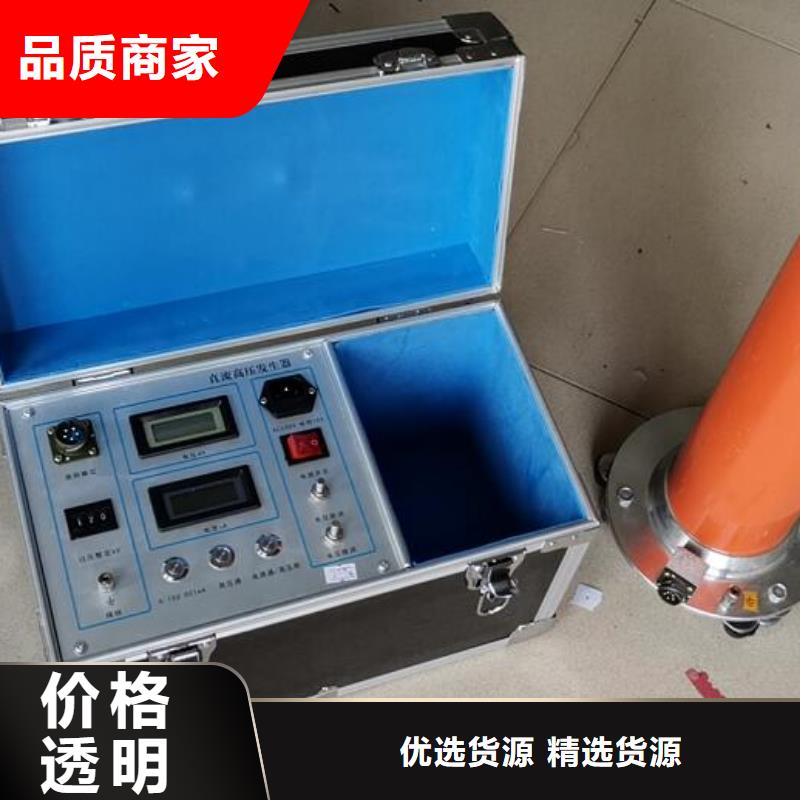

直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图
