介质损耗测试仪,【天正华意电气设备(马鞍山市分公司)tianzh3611-3】地址位于平度市平安路2号,拥有5条完整的生产线,产品质量好,价格实惠,我们坚信：介质损耗测试仪不仅是商品,更是我们对品质的坚守与追求,欢迎联系合作。联系人:杨经理,地址:平度市平安路2号。

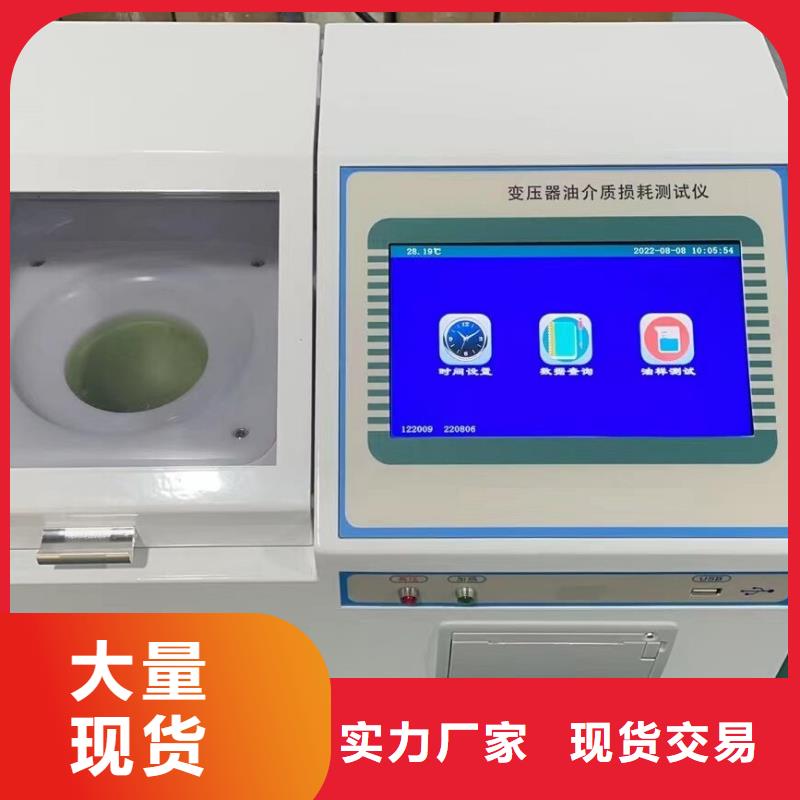

介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

介质损耗测试仪 面板说明图4-1图4-21、液晶触控显示屏2、开关机按钮3、手持终端2.4G天线插座4、USB接口5、充电器接口6、保修防伪标志7、锂电池仓8、高压盒电源指示灯9、高压测量接线柱10、高压接线柱11、高压盒电源开关和充电插座12、低压盒电源开关13、低压盒电源指示灯14、低压盒充电插座15、测试主机2.4G天线16、低压测量接线柱17、接地接线柱4.1、液晶触控显示屏安装位置：如图4—1—①。功 能：超大7寸800＊400彩色液晶显示搭配高精度工业级电容式触摸屏，中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程。注 意：触控式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤。4.2、开关机按钮安装位置：如图4—1—②。功 能：短按一下开机并亮红灯，长按3秒关机，停留在主界面5分钟不操作，仪器会自动关机。注 意：物理按键，请勿重力挤压。4.3、手持终端2.4G天线插座安装位置：如图4—1—③。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.4、USB接口安装位置：如图4—1—④。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成以时间为名称的TXT文件，文件在电脑上直接打开即可阅读。注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘。4.5、充电器接口安装位置：如图4—1—⑤。功 能：充电器充电电压12.6V，充电电流3000mA，充电亮红灯，充满亮绿灯。注 意：必须使用原厂自带的充电器，充电接口严禁短路。4.6、保修防伪标志安装位置：如图3—1—⑥。功 能：保修防伪标志能有效防止他人私自拆机，很有可能损坏此精密仪器。注 意：出厂前保修防伪标志完整无损，撕毁保修防伪标志，仪器不予保修。4.7、锂电池仓安装位置：如图4—1—⑦。功 能：内置9节2600mAh优质锂电池，充电时间约3小时。注 意：在首次使用或长时间存放之后或电池电量低时，请使用配套充电器对电池至少充电3小时。4.8、高压盒电源指示灯安装位置：如图4—2—⑧。功 能：打开高压盒电源开关则指示灯一直闪烁。

介质损耗测试仪高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。?多重保护可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。现场误接电源380V，具有报警功能，可保护仪器不损坏。?CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。?LCR全自动测量全自动电感、电容、电阻测量，角度显示。二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。
