电能质量分析仪【变压器变比组别测试仪】来图定制量大从优当地厂家

采购电能质量分析仪,【天正华意电气设备(运城市分公司)tianzh3611-3】的产品种类齐全,性价比合理,我们还可以为您提供定制设计服务,打造的款式。欢迎前来选购,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

电能质量分析仪请遵守所有的防范措施为了避免发生电击危险，无论仪器处于待机模式还是工作模式，操作者均不可与输出端子以及连接到这些端子的任何导体建立电气接触。在工作期间，这些端子上可能会存在的对人体有一定伤害乃至严重伤害的电压。本装置严格按照以及电力部相关标准设计和进行定型试验,并且在交付使用时是的。注意事项 1. 本装置为高精度电子设备，运输及使用过程中务必轻拿轻放。 2. 本装置为高精度电子设备，为保证输出和测量的精度，装置开机后应预热 30min以上。 3. 装置供电电源为 AC 220V，50Hz；请勿将直流或其他电源接入到电源输入端。 4. 装置配套的联机软件需运行在Windows XP或Windows 7操作系统下。 5. 非专业人员请勿进入参数校准界面进行校准操作。6. 装置工作异常时，应及时与厂家联系，请勿自行维修。7. 所有非授权的私自拆机行为将视作主动放弃享有的保修权利。使用 1. 装置必须使用带有保护接地的电源插座。2. 装置使用之前先通过接地端将机身可靠接地，以防止装置运行中机身感应静电。3. 禁止将外部电压或电流信号接入到装置的信号输出端。4. 禁止将超出测量范围的信号接入到装置的信号测量端。5. 禁止将前面板的任何连接插头接到接地端。6. 当断开连接电缆时，总是先关闭源输出。7. 当输出电压大于 36V时应注意，防止触电事故的发生。8. 当装置正在输出时，禁止带电插拔输出信号线。9. 装置与PC通讯连线前，应先断开装置电源，然后再连线，以免造成装置损坏。10. 装置前、后部或底部留有通风的散热槽，为确保装置正常工作，切勿堵塞或封闭散热风槽。11. 清洁箱体时，应将供电电源断开，将电源插头拔下，再用清洁剂或湿布小心擦拭。12. 切勿将装置置于潮湿或有凝露的环境中运行。13. 切勿将装置置于有易燃气体和水蒸汽的环境中运行。14. 切勿将装置露天放置，以免淋湿或曝晒。15. 装置使用完毕后应放入外包装箱内存放。

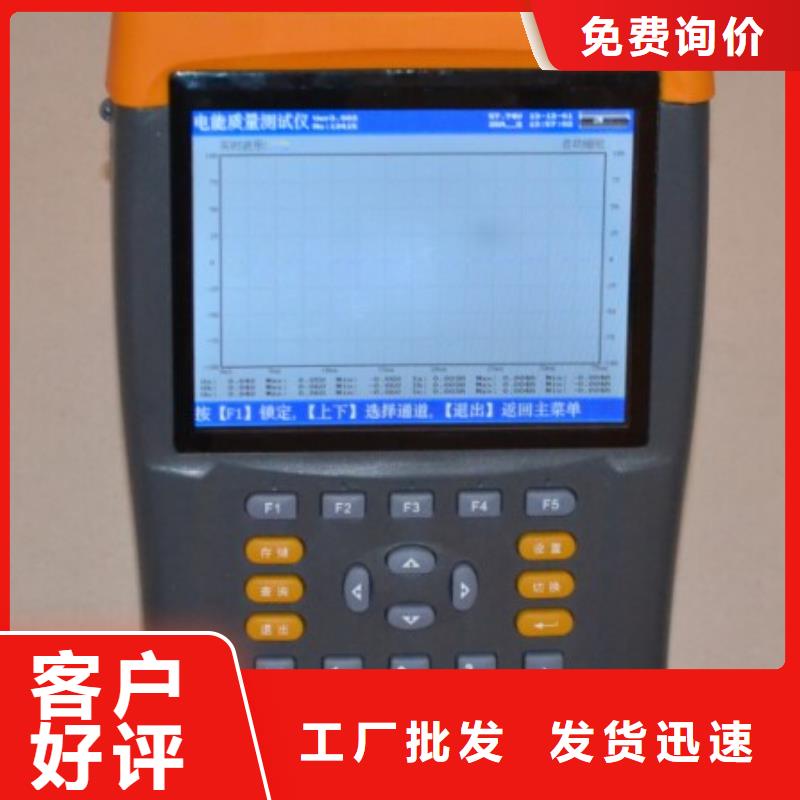

电能质量分析仪 波形显示”界面图八、波形显示界面波形显示界面如右图所示。在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 , 用↑、↓键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。7．“矢量分析”界面图九、矢量分析界面矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以Ua（二元件时为Uab）为参照的各个量之间的相位角。通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。按F1键能将屏幕锁定，按F2继续刷新。退出返回主菜单。

电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。
