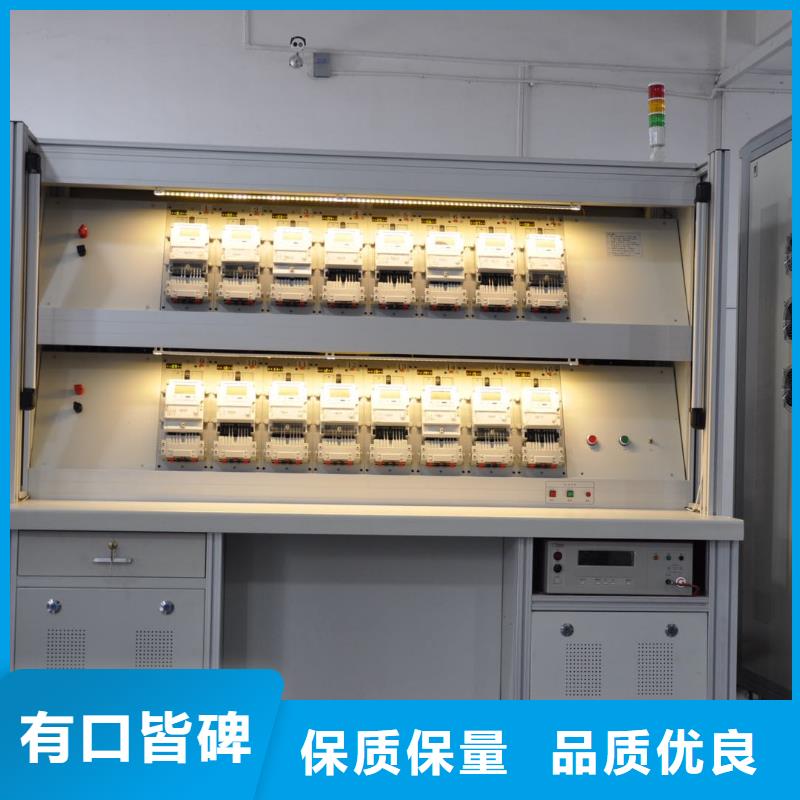

三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源,请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

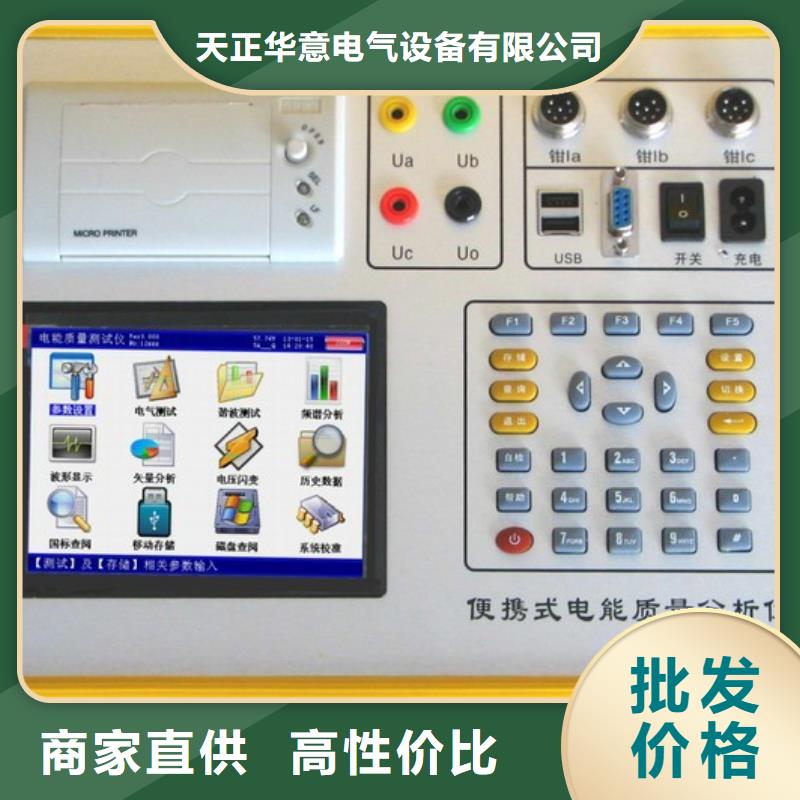

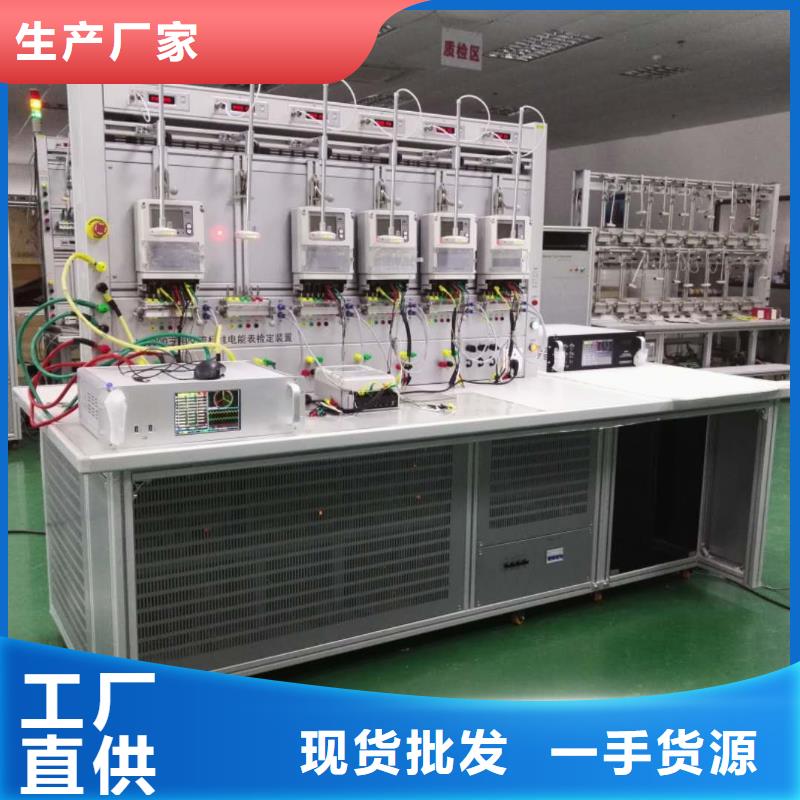

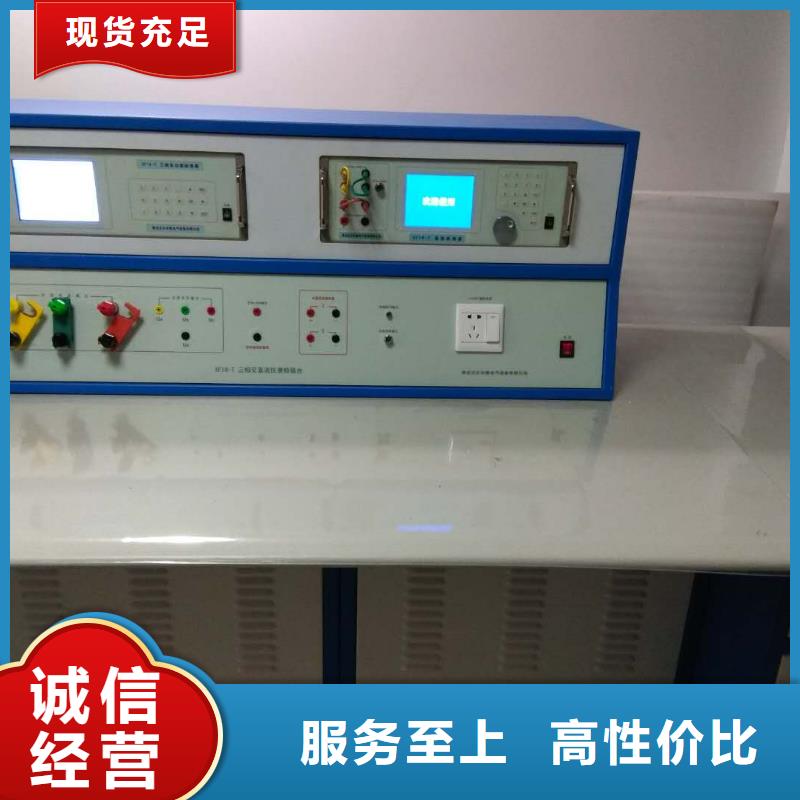

三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

三相电能表校验装置在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析
