直流系统接地故障定位仪电流检测功能将直接以电流大小的形式显示被测支路的漏电流大小，该功能项的使用方法如下：令采集器处于自然状态（不钳任何电流支路，并保持钳口正常闭合），通过功能菜单选定该功能项，按下测试键进入该功能项显示界面；将采集器钳入被测支路，显示屏上将显示被测支路的漏电流大小；如下图电流检测功能1所示；在电流检测功能显示界面下，按下“测试”键即实现对当前电流的清零，在对下一支路进行电流检测时，先令采集器处于自然状态，按下“测试”键当显示屏上电流显示为零后，再钳入被测支路；（电流检测功能显示界面下会显示支路状态，在系统分析仪处于“非信号检测”模式下可以用此功能实现各支路状态的检测，在此模式下对支路状态进行检测，采集器只能正负支路一起钳，支路状态显示三种结果：正常；带方向的绝缘阻抗值；异常。显示“异常”说明此回路漏电流较大，存在环路的可能。检测完成后如下图电流检测功能2所示；（5）当系统分析仪处于其它检测模式时，支路状态信息公供参考，默认情况下，系统分析仪都是处于信号检测模式。电流检测功能1电流检测功能2说明：系统分析仪侧面的四位拨码开关可对分析仪的工作档位进行设置，拨码开关第4位无效，拨码开关拨下时处于开状态，拨码开关前三位的设置与档位关系如下：

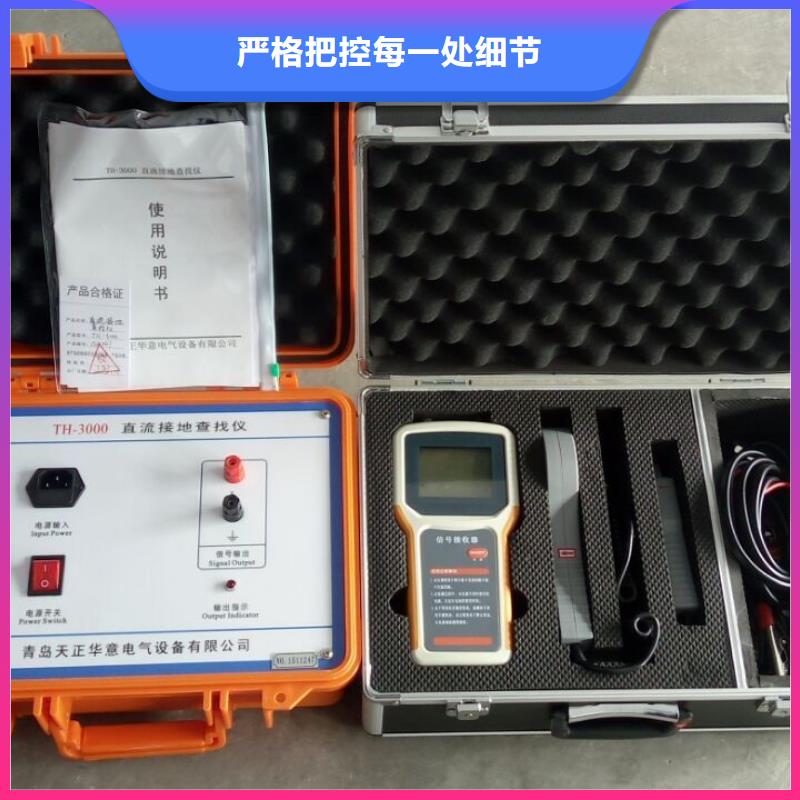

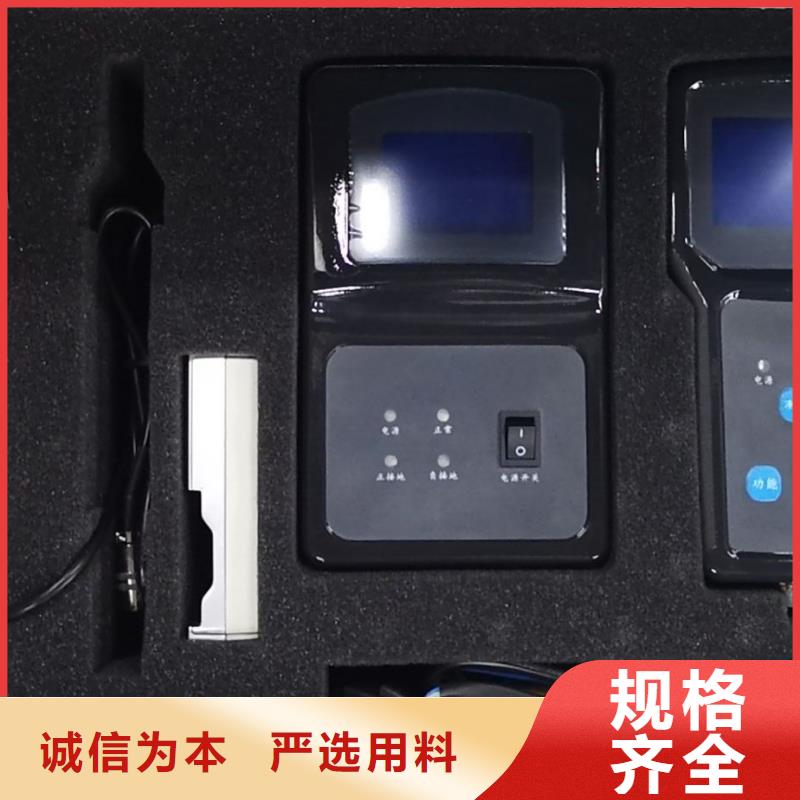

直流系统接地故障定位仪直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。我公司自主设计制造的便携式直流接地查找仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数及波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置相对检测点的方向，从而快速、准确地实现环路接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值的设备，用户只需要将钳表上的档位与检测器上的量程对应起来就能实现直流接地的检测或者是绝缘程度的分析。

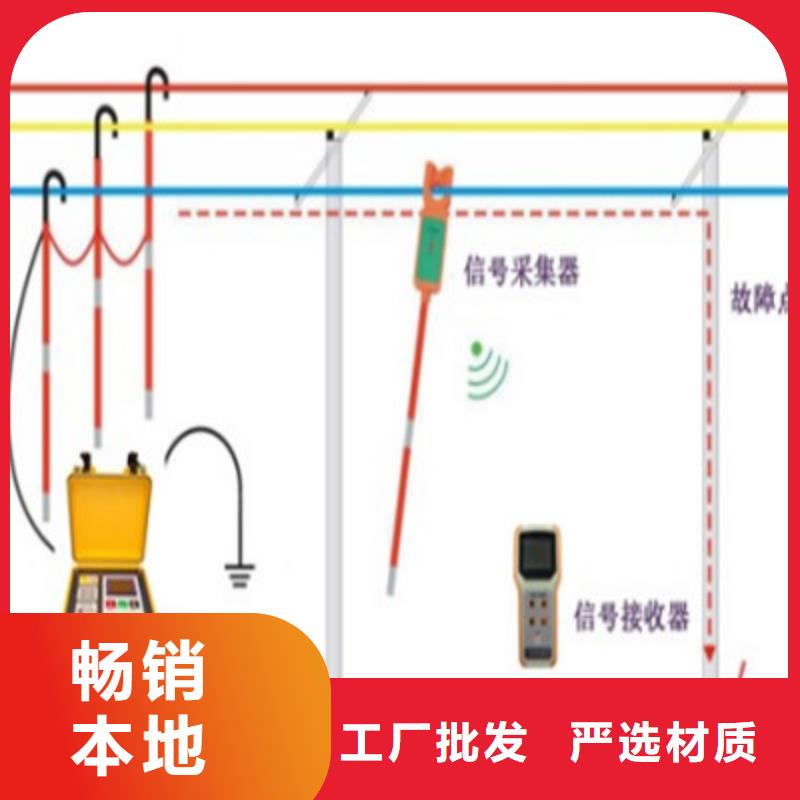

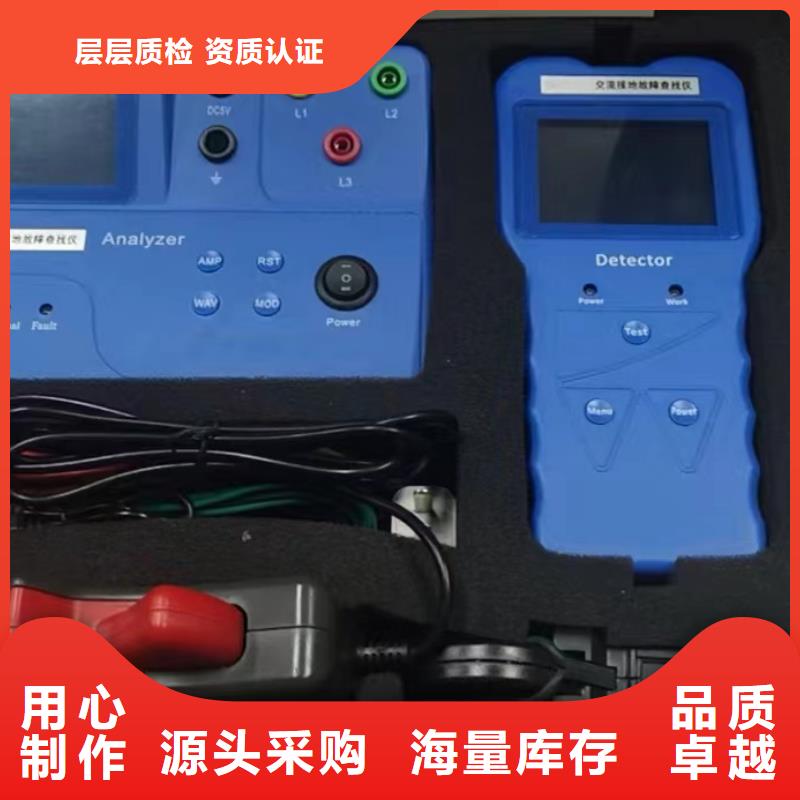

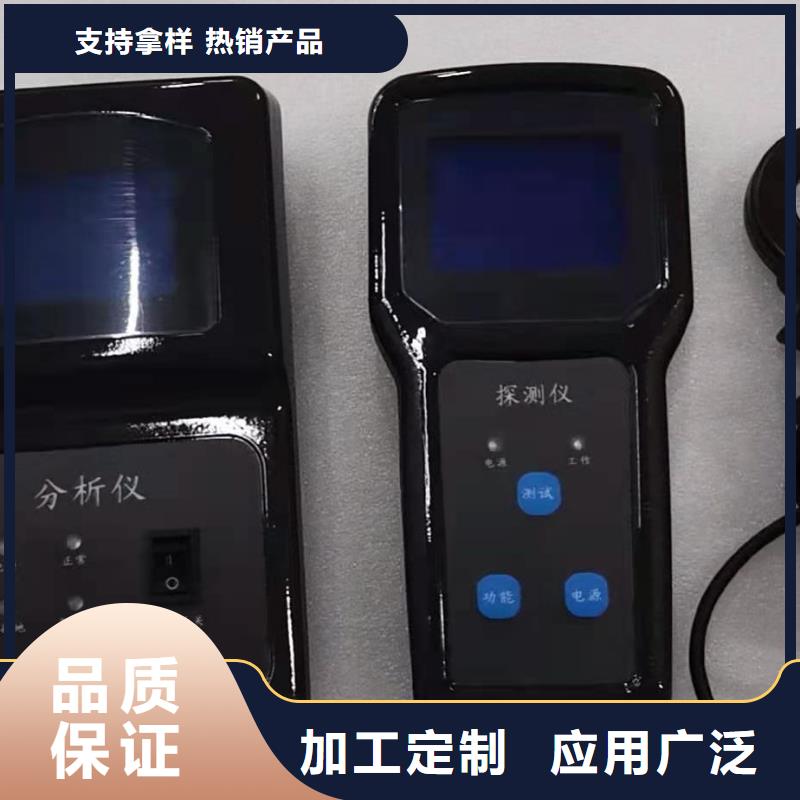

直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。
